特点：Features     中间弹性体为十字滑块、超强抗油腐蚀和电气绝缘。 The middle elastomer is oldham, Exhibits excellent electrical insulation. 高扭矩刚性和灵敏度、结构简单安装容易。 High torque stiffness and response, Simple configuration enables ease of assembly. 能容许大的径向和角向偏差。 Allows high parallel and angular misalignments. 零回转间隙，结构紧凑的联轴器。 Zero backlash, Compact coupling. 适用于编码器、包装机、步进电机等。 Is suitable in enclder, Packaging Machine, Stepping Motor.

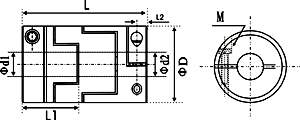

结构图：

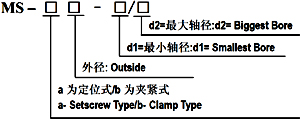

选型指导:Ordering lnformation

例：MS–b40-14/16           MS：系列号，材料为铝合金           b40:b为夹紧型，40为外径尺寸40mm          14：d1轴径为16mm          16：d2轴径为16mm          n 请参考下图参数表 Example:MS–b40–14/16            MS: Series NO, Material: Aluminum Alloy            b40:b- Clamp Type, Outside dimension 40mm            14:d1 Bore: 14mm            16: d2 Bore: 16mm

MS型夹紧十字滑块联轴器尺寸表
MS- Clamp Oldham Type Flexible Coupling Dimensions

备注：内孔在d2范围内均可做。
